Bairille Scriú Nasctha Cónúil: Treoir Iomlán maidir le Sonraíochtaí, Feidhmchláir & Roghnú

2026-08-05 0 Fág teachtaireacht dom

De réir anFoireann Teicniúil Nanhaia— Innealtóireacht Scriú & Bairille, Zhoushan · Athbhreithnithe maidir le cruinneas monarchan · ~ Léamh 10 nóiméad

Freagra tapa

Is comhpháirt easbhrúite barrchaolaithe é bairille scriú cúpla cónúil ina rothlaíonn dhá scriúnna cónúla taobh istigh de bairille cónúil meaitseála. Seachadann an geoiméadracht barrchaolaithe beathú láidir agus comhbhrú ard i achar gearr, agus sin an fáth a bhfuil anscriú cúpla cónúil agus bairilleIs é an rogha caighdeánach le haghaidh píopa PVC, próifíl, bileog agus easbhrúite WPC.

Má ritheann tú PVC nó adhmaid-plaisteach líne, anbairille scriú cúpla cónúilar cheann de na codanna is mó a chinneann d'aschur, cáilíocht leá agus costas reatha. Roghnaigh an méid mícheart, an t-ábhar nó an t-imréiteach mícheart agus íocann tú as é le linn caitheamh, fuíoll agus downtime. Clúdaíonn an treoir seo an chaoi a n-oibríonn bairille scriú cónúil, na sonraíochtaí is tábhachtaí nuair a cheannaíonn tú, an difríocht idir é agus abairille scriú cúpla comhthreomhar, agus conas ceann a roghnú, a shuiteáil agus a chothabháil — scríofa ó thaobh monarchan a mheaisíníonn na páirteanna seo gach lá.

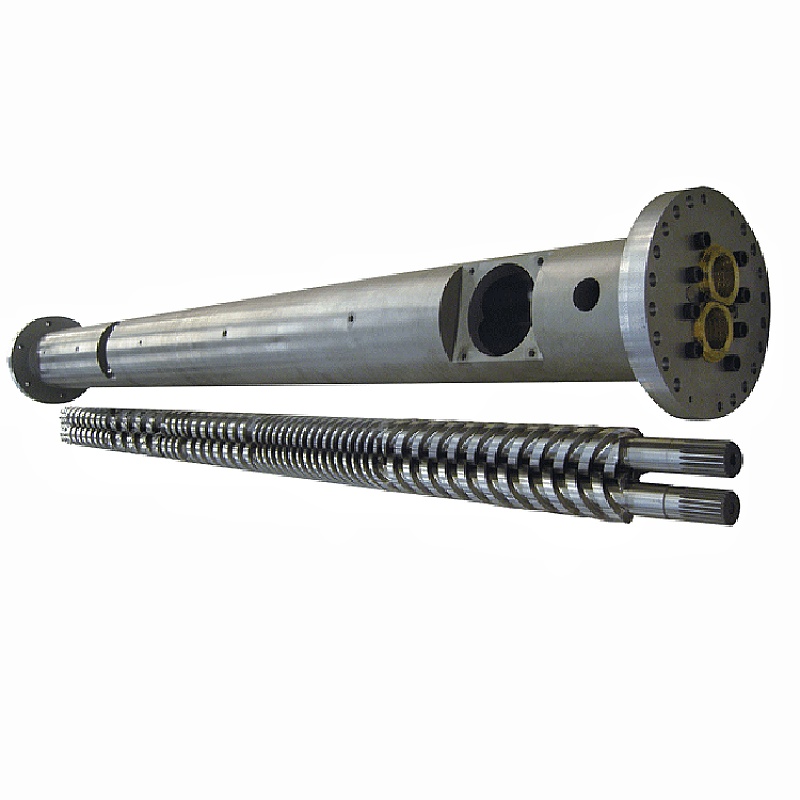

Conical twin screw barrel manufactured by Nanhaiya — Cúpla scriú cónúil agus tacair bairille - tugann na tollta barrchaolaithe comhbhrú gearrfhad atá oiriúnach do PVC teas-íogair.

Conas a oibríonn bairille scriú cúpla cónúil

In aeasbhrúiteoir scriú cúpla cónúil, Suíonn dhá scriúnna taobh le taobh ag uillinn bheag, leathan ag an deireadh beathaithe agus caol ag an deireadh bás. Teann an bairille barrchaolú chun a mheaitseáil. De réir mar a aistríonn amhábhar ón gcrios beathaithe mór-trastomhas go dtí an crios méadraithe beag-trastomhas, déanann an toirt crapadh é a chomhbhrú agus a phlaistigh agus na heitiltí idirmeshing a iompar agus a mheascadh. Toisc go ndéanann an dá scriúnna frith-rothlach agus go hiomlán idir-mheáin, feidhmíonn an scriú cúpla cónúil agus an bairille beagnach cosúil le caidéal díláithrithe dearfach - aschur seasta ag lomadh íseal, mín, a chosnaíonn polaiméirí teas-íogair ar nós PVC.

Briseann an próiseas síos i dtrí chéim:

Feed & iompar— tugann an trastomhas foirceann beatha mór méid mór iontógála, agus mar sin tarraingítear meascáin phúdar agus ábhar ísealdlúis (cosúil le cumascóir tirim PVC) isteach go hiontaofa gan aon idirlinne.
Comhbhrú & plaisteachú— laghdaíonn an barrchaolú toirt an chainéil ar an bhfad, déanann sé an t-ábhar a dhlúthú, aer a thiomáint amach agus é a leá trí theas in éineacht agus trí obair mheicniúil.
Méadrú & urscaoileadh— cothaíonn an crios méadraithe caol brú cobhsaí agus brúnn sé leá aonfhoirmeach aonchineálach tríd an dísle ag ráta rialaithe.

Déanann an bairille níos mó ná na scriúnna tí. Iompraíonn sé na criosanna téitheoir agus fuaraithe a shealbhaíonn gach céim ag an teocht cheart. Úsáideann bairillí Nanhaiya dearadh téimh agus fuaraithe il-chrios - go hiondúil criosanna beathaithe, comhbhrú agus aonchineálaithe - le aeráil roghnach i bhfolús chun taise agus so-ghalaithe a tharraingt amach as an leá, rud atá tábhachtach do chomhdhúile líonta agus hygroscópacha.

Sonraíochtaí tábhachtacha le seiceáil sula gceannaíonn tú

Is féidir le dhá bairille cónúla breathnú comhionann agus feidhmiú an-difriúil. Is iad seo na sonraíochtaí a chinneann oiriúnacht, aschuir agus saol caitheamh - na huimhreacha ba chóir duit a dhearbhú ar aon luachan.

Mír spec	Cad a chiallaíonn sé	Cén fáth go bhfuil sé tábhachtach
Cóimheas trastomhas	Trastomhas an fhothaithe/deireadh dísle, e.g. 45/90, 50/105, 55/110, 65/132, 80/156, 92/188 mm	Socraíonn sé an rang meaisín agus an banna aschuir - ní mór do mhúnla easbhrúiteora a mheaitseáil go díreach
Cóimheas L/D	Fad próiseála éifeachtach vs trastomhas	Fad éifeachtach níos faide = níos mó ama cónaithe le haghaidh comhleá iomlán agus degassing
Grád ábhair	Cruach nítrídithe 38CrMoAlA, W6Mo5Cr4V2, cruach púdar HIP, nó bimetallic	Caitheann tiomántáin go díreach beatha agus friotaíocht creimeadh i gcoinne comhdhúile líonta / PVC
Cóireáil dromchla & cruas	Nítriding, chrome plating, cóimhiotal bimetallic nó spraeála tungstain-carbide	Spraálann Nanhaiya ciseal cóimhiotail breisithe tungstain chun é a bhaint amach62 HRCtaobh istigh den bharaille i gcomparáid le 58 HRC tipiciúil
Doimhneacht ciseal cóimhiotail	Tiús na ciseal istigh chaitheamh-resistant	Is é 2.5–3 mm ciseal démhiotalach Nanhaiya - ciallaíonn ciseal níos doimhne fuinneog seirbhíse inúsáidte níos faide
Glanadh scriú/bairille	An bhearna idir rinn eitilte agus balla tuirlingthe	Ró-mhór = caillteanas brú agus aschur íseal; coinníonn bearna daingean, cruinn éifeachtacht ard
Caoinfhulaingt / straightness	Cruinneas meaisínithe na coda críochnaithe	Coinníonn Nanhaiya bairillí cónúla go ± 0.0005 mm le haghaidh feisteas comhsheasmhach in-athdhéanta
Toilleadh aschuir (kg/h)	Tréchur rátáilte don mhéid	An uimhir cheannaitheora bunlíne - meaitseáil é le do luas líne agus do tháirge

Nóta don tionscal ginearálta:tá sonrúcháin mhéid cónúil amhail 45/90 nó 65/132 (trastomhas beatha/báis i mm) coitianta trasna meaisíní cónúla de chineál SJZ, mar sin is minic is féidir bairille a shonraítear ar an mbealach seo a mheaitseáil le heasbhrúiteoir atá ann cheana féin. Deimhnigh i gcónaí i gcoinne líníocht nó sampla roimh ordú. Is féidir leat méideanna caighdeánacha a fheiceáil ar árbairille scriú cúpla cónúilleathanach.

Bairille scriú cónúil vs comhthreomhar

Is í an cheist is coitianta a chuireann ceannaitheoirí orthu ná an dteastaíonn cónúil nó abairille scriú cúpla comhthreomhar. Tá an dá scriú-scriú, an dá idirmhagánacha - ach oireann an chéimseata do phoist éagsúla. I mbeagán focal: sáraíonn cónúil ag easbhrú díreach PVC/WPC píopa, próifíl agus clár; comhthreomhar níos láidre le haghaidh cumaisc, masterbatch agus foirmlithe an-ard-líonadh.

Fachtóir	Bairille scriú cúpla cónúil	Bairille scriú cúpla comhthreomhar
Iompar beathaithe	Oscailt beatha mhór - iontógáil níos fearr le haghaidh púdar íseal-dlúis mórchóir	Beathú níos aonfhoirmí le haghaidh fothaí cumaisc agus millíní
Comhbhrú	Comhbhrú ard tógtha isteach sa chéimseata barrchaolaithe	Comhbhrú níos seasta feadh trastomhas seasta
Teas / lomadh	Próiseáil níos réidhe, rialaithe - go maith do PVC teas-íogair	Fiar níos airde - níos fearr do mheascadh dian agus scaipeadh
Úsáid tipiciúil	Píobán PVC, próifíl, bileog, WPC, tíl roisín	Masterbatch, cumaisc, ard-CaCO₃ agus obair líonta gloine
Cothabháil	Ní mór monatóireacht ghéar a dhéanamh ar chaitheamh agus ar imréiteach ag an téipire	Go minic níos éasca caighdeánú céimseata agus athsholáthar eilimint

A riail úsáideach ordóg: má tá do tháirge deiridhtáan easbhrúite (píopa nó bord díreach as an dísle), is é bairille scriú cúpla cónúil an uirlis cheart de ghnáth. Má tá tú ag déanamh millíní nó ag scaipeadh pacáiste breiseáin éilitheach, féach ar bairille comhthreomhar scriú cúpla - go háirithe an cineál frith-rothlach le haghaidh lódálacha carbónáit an-ard. Níl mé cinnte cé acu a oireann do do líne? Árscriú aonair, raonta cónúla agus comhthreomhara ar fad ar taispeáint ar anleathanach táirgí.

Feidhmchláir choitianta

Toisc go gcomhcheanglaíonn sé beathú láidir, comhbhrú ard agus lomadh mín, is é an scriú cúpla cónúil agus an bairille an capall oibre d'easbhrúite PVC docht agus plaisteach adhmaid. Feidhmíonn sé is fearr le haghaidh:

Píobán PVC— píobán uisce-sholáthair, draenála agus seolta ó PVC tirim-chumasc.
Próifíl PVC— próifílí fuinneoige agus dorais, bandáil imeall agus Baile Átha Troim.
Clár PVC & leathán- bord cúr, bileog cuma marmair agus clár cúr saor (féach ár n-áitBairille scriú cúpla cónúil bord PVC).
WPC (ilchodach adhmaid-plaisteach)— decking, painéil balla agus próifílí ó chomhdhúile atá líonta le snáithín adhmaid.
Corpoideachas-bhunaithe agus táirgí roisín-tíl— lena n-áirítear tíleanna dín roisín roctha agus próifílí líonta PE.
PVC pelletizing— cumasc tirim PVC a iompú ina gráinníní lena úsáid iartheachtacha.

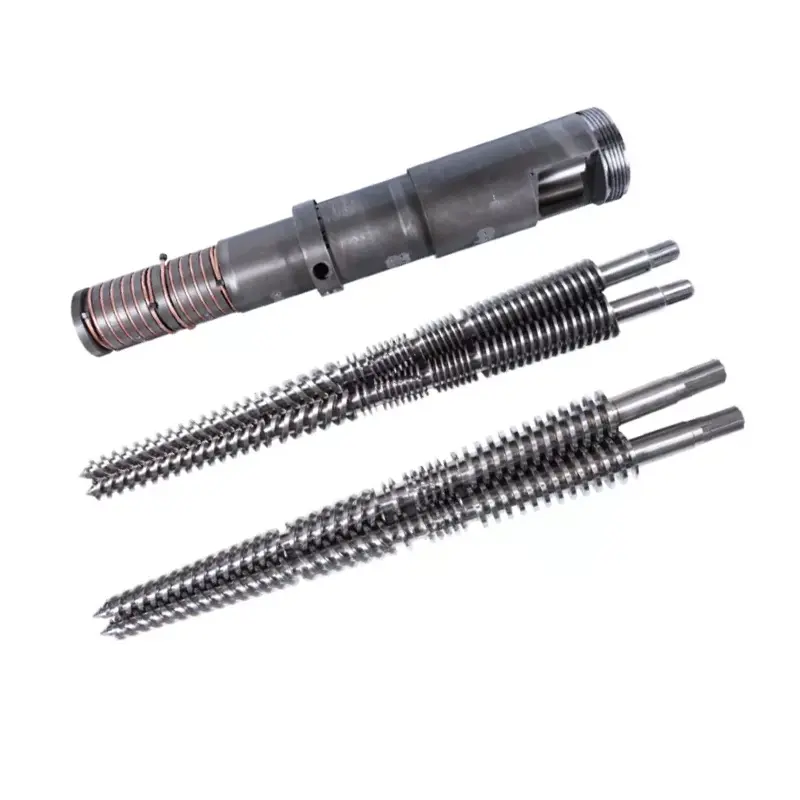

PVC board conical twin screw barrel for foam and marble sheet extrusion — Bairille scriú cúpla cónúil cumraithe le haghaidh bord PVC agus easbhrúite leatháin chúr.

Conas an bairille scriú cúpla cónúil ceart a roghnú

Tagann trí cheist síos don roghnú: cén t-ábhar atá á rith agat, cén t-aschur atá uait, agus cé chomh scríobach atá do fhoirmiú? Bain úsáid as an maitrís thíos mar phointe tosaigh, ansin deimhnigh an méid cruinn i gcoinne do mheaisín.

Do ábhar / riachtanas	Cumraíocht mholta	Rogha dromchla / ábhar
Píobán agus próifíl docht PVC	Céimseata chaighdeánach chónúil de mhéid an easbhrúiteora agat (m.sh. 55/110, 65/132)	38CrMoAlA nítrídithe le haghaidh PVC glan, íseal-líonta
PVC + filler CaCO₃ ard	Cónúil le crios caitheamh athneartaithe, nó céim suas go dtí frith-rothlach comhthreomhar	Ciseal démhiotalacha / tungstain-carbíde (62 HRC) le haghaidh scríobadh
WPC / comhdhúile adhmaid-snáithín	Cónúil le scaoilte láidir agus cosaint chaitheamh	Bimetallic - snáithíní adhmaid + líontóirí atá an-scríobach
Bord / bileog cúr PVC	Cónúil tiúnta le haghaidh teocht leá rialaithe agus brú cobhsaí	Nitrided nó bimetallic ag brath ar leibhéal an filler
Aschur ard ar an lorg céanna	Cóimheas trastomhais níos mó agus/nó fad éifeachtach níos faide	Meaitseáil cruas le huaireanta reatha agus ualach an líontóra

Cibé an freagra, is é an chéim is tábhachtaí ná an bairille a mheaitseáil leis an meaisín atá agat cheana féin. Déantar páirteanna cónúla a shaincheapadh go héifeachtach don easbhrúiteoir a ritheann siad isteach, mar sin ligeann líníocht - nó sampla leis na príomhtoisí (trastomhas beatha / bás, fad lár, fad iomlán agus sonraí feansaí) - dúinn athsholáthar cruinn-oiriúnach a lua seachas cuid "gar go leor". Más gá duit an líne iomlán seachas an chomhpháirt, tógfaimid freisinmeaisíní easbhrúite iomlán.

Bunúsacha suiteála agus sreangaithe

Ní fheidhmíonn bairille cruinneas ach amháin má tá sé suiteáilte cearnach, glan agus téite i gceart. Is forbhreathnú ginearálta iad na céimeanna thíos - lean lámhleabhar do thógálaí meaisíní agus do nósanna imeachta frithdhúnadh i gcónaí.

Cumhacht síos & glasáil amach.Leithlisigh an tiomáint agus na téitheoirí go léir sula mbainfidh tú an sean-bairille. Deimhnigh fuinneamh nialasach sula dtosaíonn tú.
Glan na aghaidheanna cúplála.Bain na sean-shéalaithe, carbóin agus burrs as na feirí agus aimsigh aghaidheanna ionas go suíonn an bairille nua gan aon saobhadh.
Suiteáil agus ailíniú.Cuir an bairille cónúil isteach sa ghiarbhosca/cithíocht beathaithe, ag seiceáil comhlárnacht agus go n-iompaíonn na scriúnna go saor de láimh sula gcuirtear an chumhacht i bhfeidhm.
Sreangaigh na criosanna téitheoir.Athcheangail téitheoirí banna agus fuarú de réir an chrios (beatha → comhbhrú → méadrú), agus péireáil gach teirmeachúpla chuig an gcainéal rialtóra ceart ionas nach mbeidh aon chrios tras-sreangaithe.
Socraigh próifíl soak.Tabhair an bairille suas go dtí teocht go mall agus lig sé soak ionas cruach agus leá chomhionannú sula dtosaíonn tú ar an scriúnna - ag tosú fuar rioscaí damáiste chasmhóiminte.

Leid crios an téitheoir:coinnigh an crios beatha is fuaire agus na teochtaí céim suas i dtreo an dísle. Tá criosanna míchothroma nó criosanna mí-mhapáilte ar cheann de na cúiseanna is coitianta le borrtha agus stríoca dubha — is fiú iad a sheiceáil faoi dhó tar éis aon athrú bairille.

Fabhtcheartú agus caitheamh

Fógraíonn formhór na bhfadhbanna bairille cónúla iad féin mar aschur éagobhsaí, róthéamh nó táirge díghrádaithe. Bain úsáid as an tábla seo chun bogadh go tapa ó shiomptóm go cúis dhóchúil le réiteach.

Siomptóim	Cúis dócha	Deisigh
Athraíonn aschur / borrtha	Neamhréireacht beatha, eitiltí caite, nó sruth teochta	Seiceáil an beathú, fíoraigh temps an chrios, tomhais imréiteach scriú/bairille
Róthéamh	Éagothroime téitheoir, ró-fhrithchuimilte, nó fuarú blocáilte	Iniúchadh a dhéanamh ar gach crios agus ciorcad fuaraithe; teirmeachúplaí a ath-léarscáil
Plaisteach lag	Socrú scriú mícheart nó tolladh bairille caite	Fíoraigh cumraíocht; seiceáil le haghaidh imréiteach méadaithe ó chaitheamh
Línte / stríoca dubha	Spotaí marbha ina bhfuil ábhar díghrádaithe, nó scóráilte tolladh	Glan agus glan go maith; iniúchadh tolladh agus dromchla scriú
Caitheamh iomarcach / tapa	Líonadh scríobach, droch-chothabháil, nó cruas faoi-speic	Uasghrádú go bairille démhiotalacha / tungstain-carbíde; níos doichte a chothabháil

Tá an caitheamh gnáth - is é an sprioc é a dhéanamh mall agus intuartha. Ionsaíonn líontóirí scríobacha (CaCO₃, snáithín adhmaid, gloine) an tolladh agus an eitilt is tapúla, agus is é sin an fáth go n-íocann ciseal istigh níos doimhne agus níos deacra as féin. Maireann dromchla breisithe tungstain 62 HRC níos faide i gcoinne na gcomhdhúile sin ná bailchríoch caighdeánach 58 HRC, ag síneadh an t-eatramh idir atógálacha.

Seicliosta cothabhála

Coscann seiceálacha gearra rialta na teipeanna daor. Cuir iad seo isteach i do ghnáthamh:

Eatramh	Seiceáil	Gníomh
Gach athrú	Teocht an limistéir & amps	Léamha loga; imscrúdú a dhéanamh ar aon imeacht ón mbunlíne
Seachtainiúil	Cáilíocht leá agus bailchríoch dromchla	Bí ag faire le haghaidh stríoca, glóthacha nó athrú aschuir nua
go míosúil	Glanadh & leamh amhairc/scriú sheiceáil	spotaí marbh glan; lorg scórála nó mídhatha
Ráithiúil	Glanadh scriú/bairille	Tomhais an bhearna; comparáid a dhéanamh le spec chun ráta caitheamh a rianú
Mar is gá	Sláine téitheoir & teirmeachúpla	Athsholáthar bannaí/braiteoirí ar theip orthu sula n-eascraíonn siad droch-tháirge

Ceisteanna coitianta

Cad é bairille scriú cúpla cónúil?

Is comhpháirt easbhrúite cúpla-bore barrchaolaithe é ina rothlaíonn dhá scriúnna cónúla taobh istigh de bairille cónúil meaitseála. Déanann an taper ábhar a chomhbhrú agus a phlaistigh thar achar gearr, rud a fhágann go bhfuil an bairille scriú cónúil oiriúnach le haghaidh píopa PVC, próifíl, bileog agus easbhrúite WPC.

Cad iad na hábhair is fearr a úsáidtear dó?

PVC dochta (píopa, próifíl, clár agus leathán), ilchodach adhmaid-plaisteach, próifílí PE-bhunaithe agus tíleanna roisín, chomh maith le millíní PVC. Láimhseálann sé púdair thirim-mheasctha íseal-dlúis go háirithe go maith a bhuíochas dá iontógáil mór deireadh beatha.

Cén chaoi a bhfuil sé difriúil ó bairille scriú cúpla comhthreomhar?

Déanann bairille cónúil barrchaolú agus tógann sé comhbhrú ard le lomadh mín, oiriúnach don easbhrúite díreach PVC/WPC. Abairille scriú cúpla comhthreomharcoinníonn trastomhas leanúnach agus lomadh níos airde, a oireann foirmlithe cumaisc, masterbatch agus an-ard-líonadh.

Cad é an t-imréiteach tipiciúil idir scriú agus bairille?

Is é an t-imréiteach an bhearna bheag idir an rinn eitilte agus an balla tollaidh. Tá sé socraithe go docht agus cruinn ar chuid nua; mar a osclaíonn sé suas ó chaitheamh, aschur agus titim brú. Is é a thomhas go tréimhsiúil an bealach is soiléire chun caitheamh bairille a rianú.

Conas bairille scriú cúpla cónúil a shuiteáil?

Cumhacht síos agus glasáil amach, glan na aghaidheanna cúplála, feistigh agus ailíniú ionas go n-iompaíonn na scriúnna go saor, sreangaigh gach crios téitheoir agus teirmeachúpla i gceart, ansin tabhair an bairille suas go dtí an teocht go mall agus soak é sula dtosaíonn tú ar na scriúnna.

Cad is cúis le caitheamh i bairillí scriú cúpla cónúil?

Líontóirí scríobach den chuid is mó cosúil le carbónáit chailciam, snáithín adhmaid agus gloine, déanta níos measa ag creimeadh ó phróiseáil PVC, droch-chothabháil agus cruas neamhshonraithe. Seasann ciseal démhiotalacha nó tungstain-carbíde níos doimhne ar na trí cinn i bhfad níos fearr.

Cé chomh minic ar chóir an bairille a iniúchadh nó a athsholáthar?

Déan seiceálacha amhairc agus glanta go míosúil agus tomhais imréiteach ráithiúil. Braitheann uainiú athsholáthair ar ualach filler agus uaireanta rite - rianaigh an treocht caitheamh seachas fanacht le teip, agus déan atógáil nó athsholáthar a luaithe a bhogann an t-imréiteach thar na sonraí.

Conas a roghnaíonn mé an méid ceart do mo líne easbhrúite?

Meaitseáil an cóimheas trastomhais agus an fad le do mhúnla easbhrúiteora agus aschur sprice, ansin roghnaigh cóireáil dromchla bunaithe ar cé chomh scríobach atá do fhoirmiú. Seol líníocht nó sampla le príomhtoisí ionas go mbeidh an bairille oiriúnach go beacht, ní mar chomhfhogasú.

An gá bairille scriú cúpla cónúil a mheaitseáil le do mheaisín?

Seol chugainn do líníocht — nó sampla leis na príomhtoisí — agus sonróidh ár n-innealtóirí scriú agus bairille cónúil atá oiriúnach go beacht agus an cruas ceart do d’ábhar. Le próiseáil intí nítriding, bimetallic agus tungstain-carbide, tógann muid páirteanna a shroicheann 62 HRC taobh istigh den tolladh le haghaidh shaol seirbhíse fada.
