Cén fáth go bhfeictear línte dubha arís agus arís eile san easbhrúiteoir? Múineann an t-alt seo duit conas a chinneadh go tapa cibé an bhfuil sé de bharr fadhb leis an bairille nó scriú.

Is é truailliú amhábhar, taiscí carbóin ar an trealamh, agus comhpháirteanna caite go príomha is cúis le línte dubha go minic ar easbhrúiteoirí. Teastaíonn imscrúdú agus lonnú ar na saincheisteanna seo de réir na gcéimeanna thíos.

1. Saincheisteanna amhábhar agus ábhar cúnta

Is é seo an chúis is coitianta agus ba chóir tosaíocht a thabhairt dó.

Raw material impurities: Black foreign matter, such as dust, metal debris, or other masterbatches, may be introduced into the raw materials during production, storage, or transportation.

Taise nó díghrádú amhábhar: Is féidir le carbónú a bheith mar thoradh ar thaise iomarcach sna hamhábhair le linn easbhrúite ardteochta, rud a fhágann go mbeidh specks dubha ann. D'fhéadfadh foirmiú ábhar dubh charred a bheith mar thoradh ar dhíghrádú ó stóráil fhada.

Saincheisteanna masterbatch nó breiseán: Is féidir le cáithníní ceirtleánaithe dubha a bheith mar thoradh ar dhroch-scaipeadh an mháistirbatch. Is féidir le carbónú ag teochtaí arda a bheith mar thoradh ar bhreisiú iomarcach breiseán (cosúil le frithocsaídeoirí).

2. Taiscí carbóin laistigh den trealamh: Tar éis úsáid fadtéarmach, is féidir le hábhar iarmharach fanacht go héasca sa bairille, sa scriú, nó sa mhúnla, rud a fhágann go dtiocfaidh carbónú agus foirmiú línte dubha.

Glanadh neamhiomlán le linn downtime: Ní dhéantar an t-ábhar iarmharach sa bairille agus an scriú a ghlanadh go hiomlán tar éis an rith roimhe seo. Nuair a atosófar an meaisín, carbónaíonn an t-ábhar iarmharach seo ag teochtaí arda agus meascann sé leis an ábhar nua. Socruithe paraiméadar táirgeachta míchuí: Tá an teocht easbhrúite ró-ard, ag dul thar teocht cobhsaíochta teirmeach an amhábhar, rud a fhágann go bhfuil róthéamh agus carbónú sa bairille.

Neamhréir luas scriú leis an ráta beathaithe: Tá an luas beathaithe ró-mhall, agus tá luas an scriú ró-tapa, rud a fhágann go bhfanfaidh an t-ábhar sa bairille ró-fhada, rud a fhágann díghrádú teirmeach agus carbónú.

3. Caith Páirteanna Trealaimh nó Teip

Is féidir le smionagar miotail ó chodanna caite nó neamhíonachtaí a thugtar isteach ag rónta damáiste a bheith ina chúis le línte dubha freisin.

Caith Scriú agus Bairille: Tar éis úsáid fadtéarmach, tá an bhearna idir anscriú agus bairilleméaduithe, rud a fhágann go bhfuil sé éasca an t-ábhar a ghabháil agus a charbónú sa bhearna. Is féidir púdar miotail a ghintear trí chaitheamh a mheascadh isteach san ábhar, ag cruthú línte dubha.

Fadhbanna Mould: Is féidir le taiscí carbóin nó scratches sa chainéal sreabhadh múnla a chur faoi deara an t-ábhar a bheith gafa agus carbónú le linn sreabhadh. Is féidir le rónta múnla damáiste ligean d'eisíontais sheachtracha dul isteach sa chainéal sreafa.

Clog nó Damáiste Scagaire: Is féidir le scagairí leáigh nár cuireadh in ionad ar feadh i bhfad a bheith clogged, rud a fhágann go mbíonn droch-sreabhadh ábhair agus róthéamh agus carbónú logánta. Is féidir le scagairí damáiste ligean d'eisíontais dul isteach sa mhúnla go díreach. Moltar seiceáil san ord "amhábhar → glanadh trealaimh → iniúchadh gabhálais". Cuir baisc amhábhar nua in ionad ar dtús lena thástáil. Tar éis deireadh a chur leis an bhfadhb amhábhar, díchóimeáil agus glan an bairille, an scriú agus an múnla, agus ar deireadh seiceáil stádas gabhálais mar an scriú agus an scagaire.

De réir mar a théann an leá plaisteach faoin bpróiseas iomlán iompair, comhbhrúite agus leá laistighan scriú, is féidir fiú an imperfection dromchla is lú a bheith ina talamh póraithe do stríoca dubha. Mar gheall ar gharbhacht an dromchla atá coitianta i ngnáthscriúnna is furasta ábhar a bheith gafa sna bearnaí snáithe le linn uainíochta ardluais. Cruthaíonn sé seo, in éineacht le téamh arís agus arís eile, táirgí charred, agus ar deireadh thiar is cúis le stríoca dubha sa táirge críochnaithe.

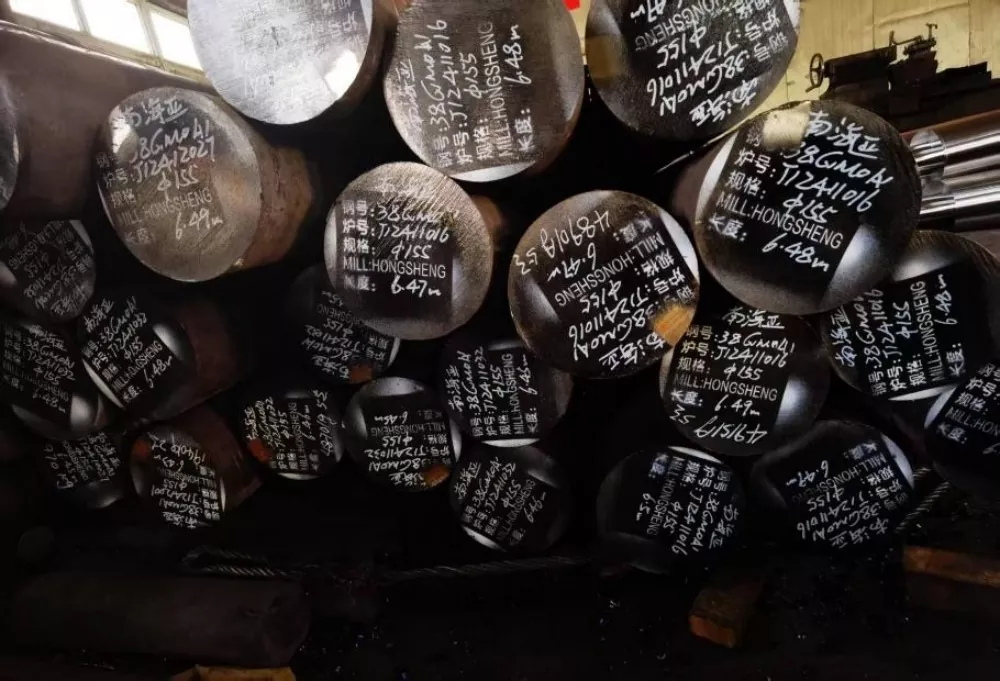

Tá roghnú ábhar ríthábhachtach freisin. Tá ár scriúnna déanta as cruach cóimhiotail nítrídithe 38CrMoALA ar ardchaighdeán. Téann sé seo faoi chóireáil múchadh agus nítriding seacht lá, agus mar thoradh air sin tá ciseal nítrídithe 0.50-0.70mm tiubh agus cruas dromchla HV950-1050. Cinntíonn na hairíonna ábhair seo friotaíocht caitheamh den scoth fiú ag teocht timpeall 200 ° C, ag leathnú saol seirbhíse an scriú aon chúigiú ar a laghad i gcomparáid le táirgí traidisiúnta. Cuireann sé seo cosc ​​​​ar thógáil ábhar i gcoirnéil marbh mar gheall ar chaitheamh dromchla thar úsáid leathnaithe.

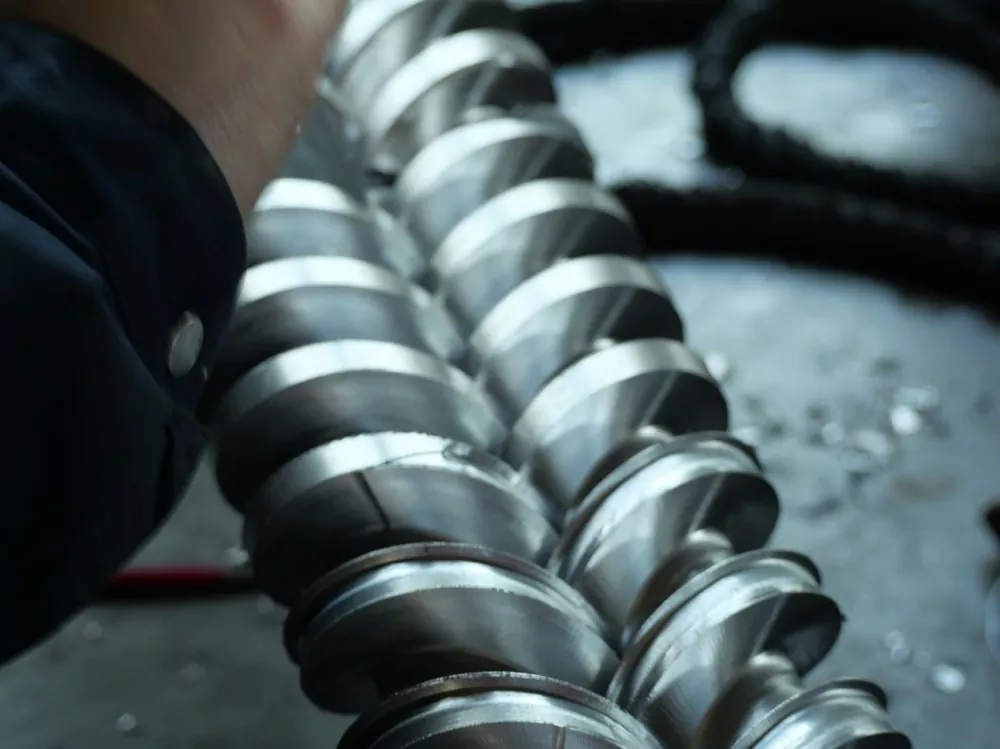

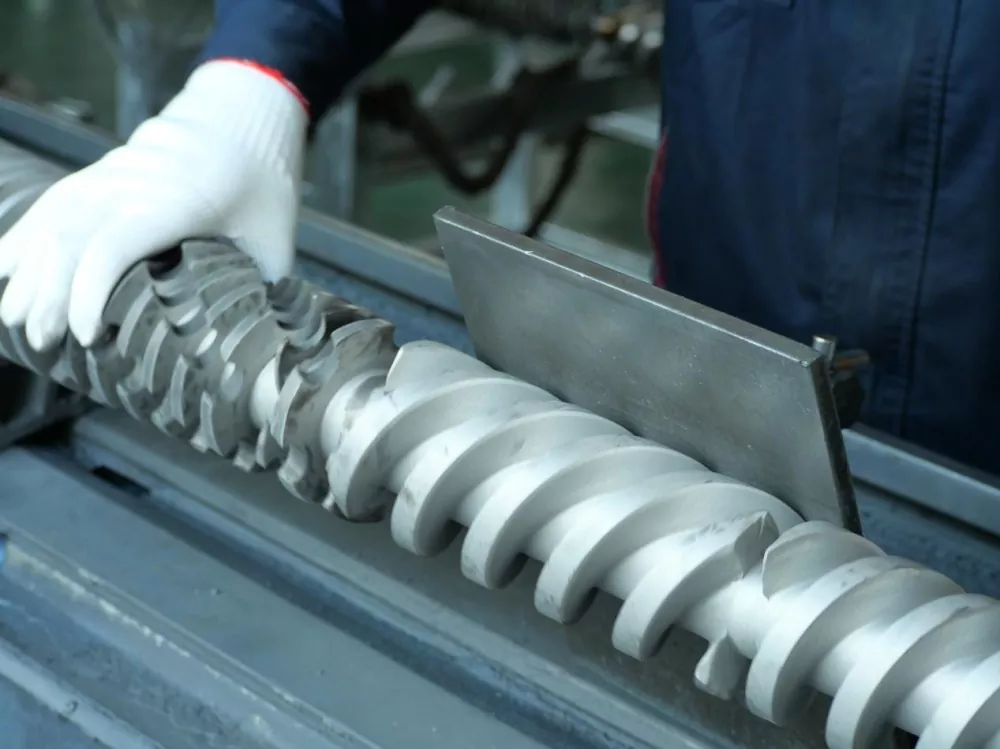

Trí mheaisínithe beachtas, sroicheann an scriú bailchríoch dromchla scáthán-ghrád de Ra0.4 miocrón, arís agus arís eile níos airde ná an caighdeán tionscail. Aistríonn sé seo go difríocht airde nach mó ná 0.4 miocrón in aghaidh an milliméadar d'fhad dromchla scriú, ach 1/200 trastomhas gruaig dhaonna. Laghdaíonn an dromchla ultra-réidh seo go mór an baol coinneála ábhar agus cuireann sé deireadh leis an gcosán le haghaidh stríoca dubha ar an gcéad dul síos.
